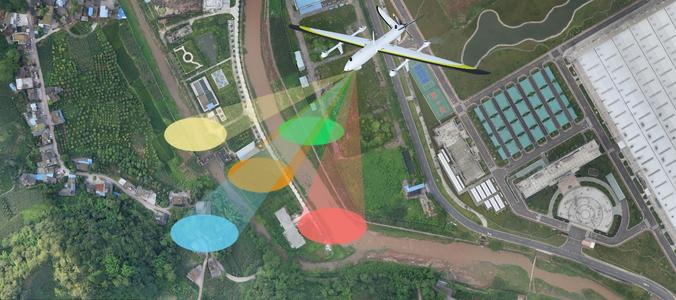

測繪航空攝影指在航空器(飛機、直升機、飛艇、氣球等)上安裝航空攝影儀,從空中對地球表面進行的攝影,簡稱航空攝影或航攝。此項業務同時包含傾斜攝影、VR全景、全景地圖等。 主要產品:正射影像(DOM),數字高程模型(DEM),數字表面模型(DSM包含測區所有實景的3D模型產品三維模型),數字線劃地圖(DLG)等產品。 用途:用于地籍、不動產、大比例尺地形圖、土石方計算、文物古跡留存、現狀還原等。截止目前我公司先后在山東德州、惠民、江蘇、浙江、安徽、河北、新疆等地進行航飛作業,為地籍、不動產、地形等項目提供高速度、高精度的支持。 主要硬件 三維激光掃描儀:FARO S350plus,每秒點云獲取速度200萬點,掃描半徑350米,儀器精度1mm。 圖根控制點布設:高精度GNSS,動態平面精度1cm,高程2cm,高精度全站儀、電子水準儀; 點云數據處理:高性能計算機(配備Intel高性能處理器,32G以上內存和NVIDIA高性能圖形處理卡,以及3D顯示器等); 圖紙繪制:高性能計算機(配備Intel高性能處理器,16G以上內存和NVIDIA高性能圖形處理卡,以及3D顯示器等); 主要軟件 點云數據處理: SCENE、Riscan Pro軟件; 圖形繪制:AutoCAD 2019、天正建筑2014、宏圖LidarFeature等。 三維點云數據的獲取根據測區環境規劃掃描路線,選擇地理位置較高視野較廣的測站位置,確保獲取完整的掃描數據。掃描站點由遠及近,遠處測站獲取建筑外立面及屋頂部數據,近處測站獲取細部數據及紋理。外立面采集完成后利用拼接標靶,將掃描測站移至室內,按線路逐站采集歷史建筑室內全部點云數據,外業掃描過程中注意對歷史建筑重要部位結構進行重點掃描,加大站點架設密度及掃描時間,獲得更加豐富完整的點云和紋理信息。掃描工作進行中可在建筑物周邊布設標靶紙,利用全站儀及GPS設備獲取標靶紙中心坐標,內業處理中將點云數據轉換至地理坐標系中。 三維點云數據要求:空間絕對精度≤50、點間距≤7、點云拼接誤差≤3;點云數據完整性:優于90%。 首先利用三維激光掃描儀在距歷史建筑較遠處設站,采用點云密度較高的掃描模式,采集整體立面點云及屋頂部點云:
再將掃描儀架設至歷史建筑近處,采集建筑立面、門窗、材質、紋理等細節信息。

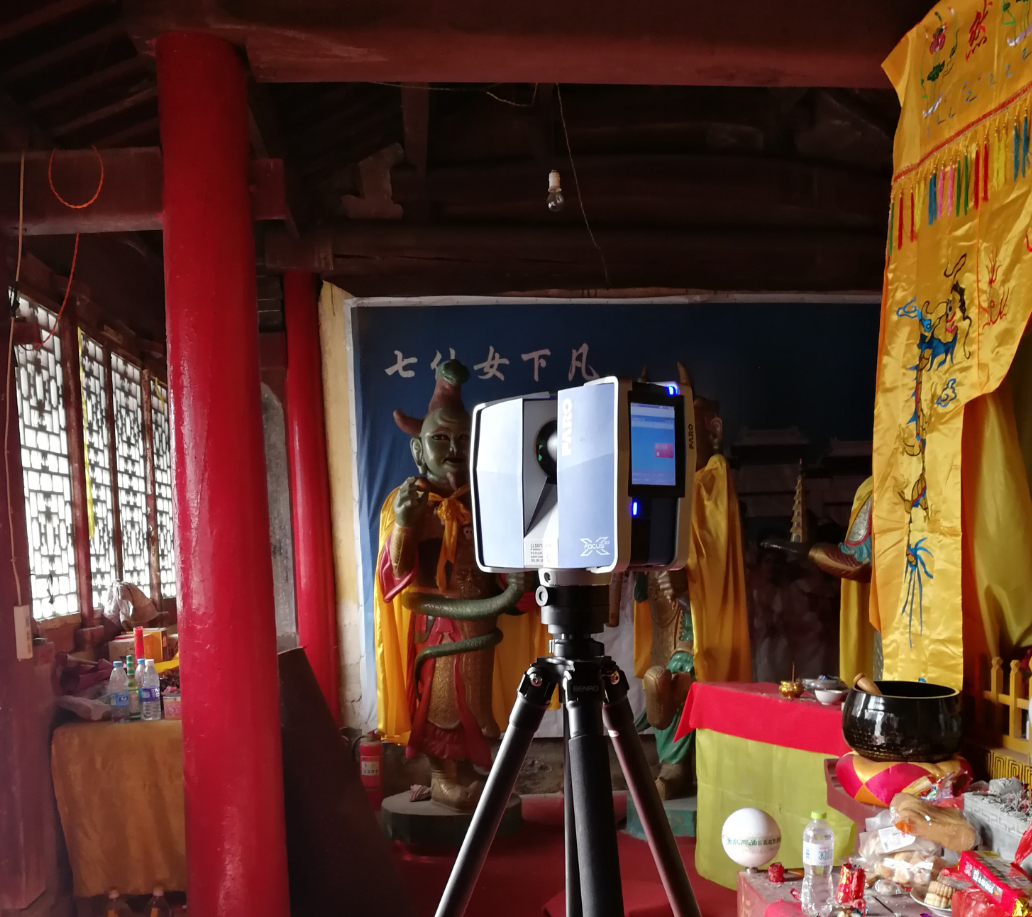

利用公共標靶球?qū)呙铚y(cè)站由室外引至室內,完整采集建筑室內結構。

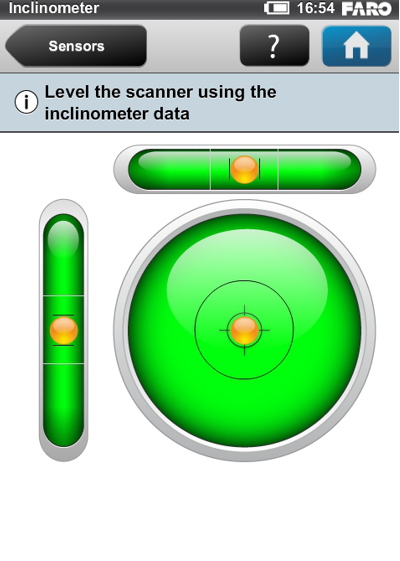

掃描儀外業實測1. 以FARO S350plus為例,將掃描儀架設在所選站點,大致整平,(FARO S350plus設備具有±2°傾斜自動補償功能,無需耗時完全調平)。

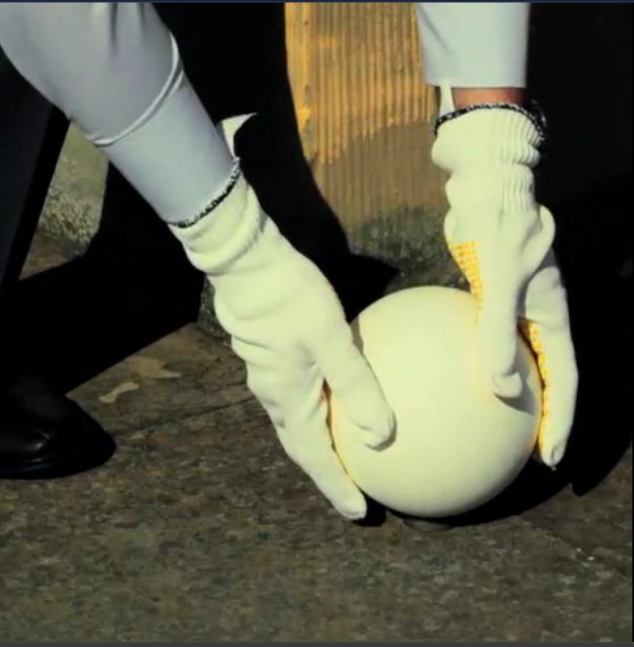

2.在距掃描儀15米以內位置放置拼接標靶球,每組3個,保證兩站通視且能掃描到同一組球。為能在軟件中自動精確識別球體,需保證球面點云數量。
3.為轉換點云數據坐標系統,掃描過程中在建筑周邊均勻分布掃描儀棋盤板,利用全站儀、GPS設備獲取棋盤板坐標。

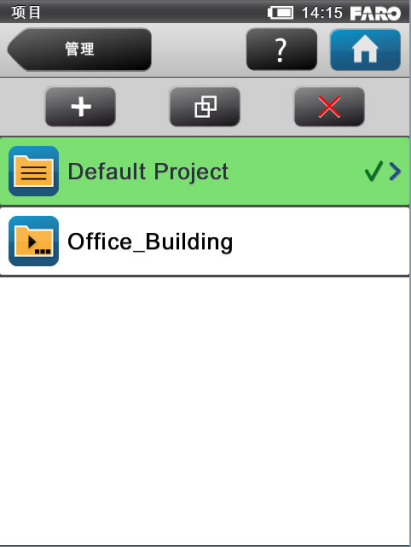

4.在S350plus設備中新建項目,設置項目名稱及文件基本名,設置掃描儀該站點掃描參數(點云密度、掃描范圍、分辨率質量等),開啟掃描進行數據采集,獲取周圍建筑地物點云數據信息。掃描獲取的點云數據存儲在儀器中。每個測站的掃描時間同掃描距離和點云密度的設置有關,單站掃描時間大約6分鐘。逐次架站,最終獲取歷史建筑室內外完整點云數據。

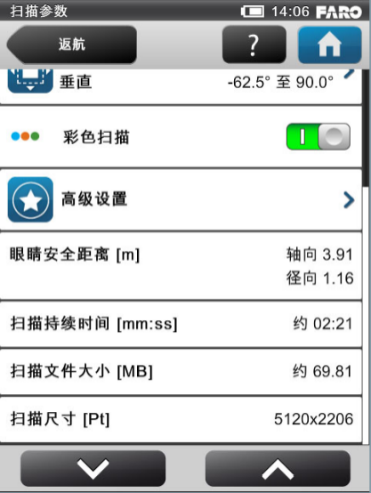

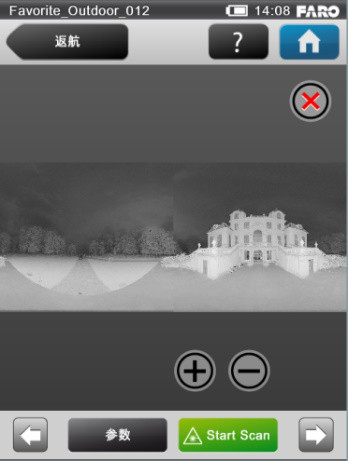

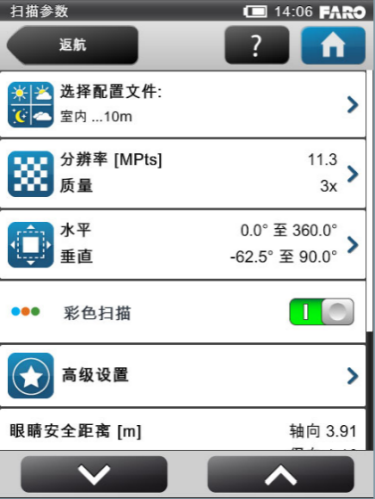

掃描儀新建項目及參數設置界面。

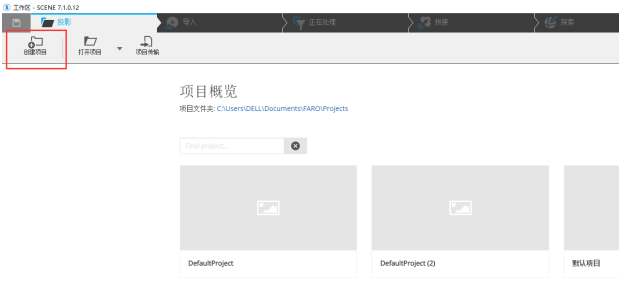

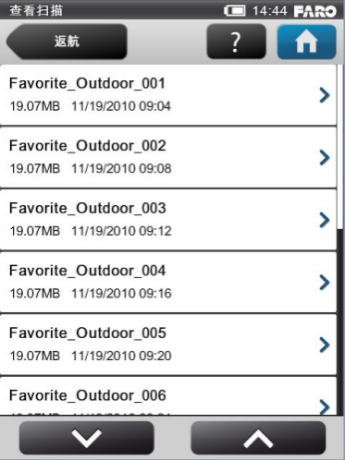

掃描完成后查看縮略圖確定采集的目標范圍。 點云數據預處理采集完成的點云數據存放在掃描儀SD卡中,取出SD卡將數據拷貝至工作站。 1.開啟SCENE軟件,創建項目并逐一確定項目?jī)?chǔ)存路徑及項目名稱:

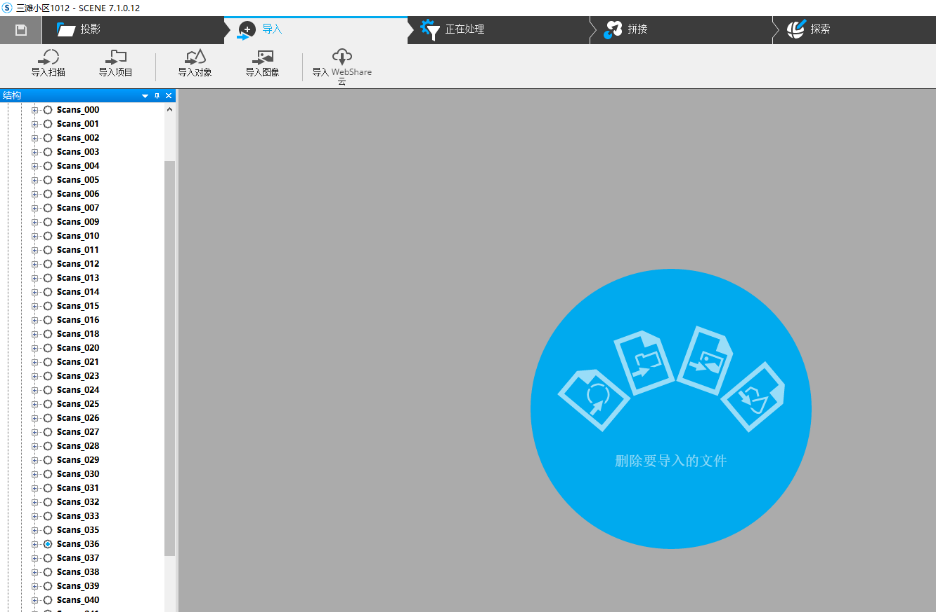

點云數據加載 2.將原始數據加載進本項目中:

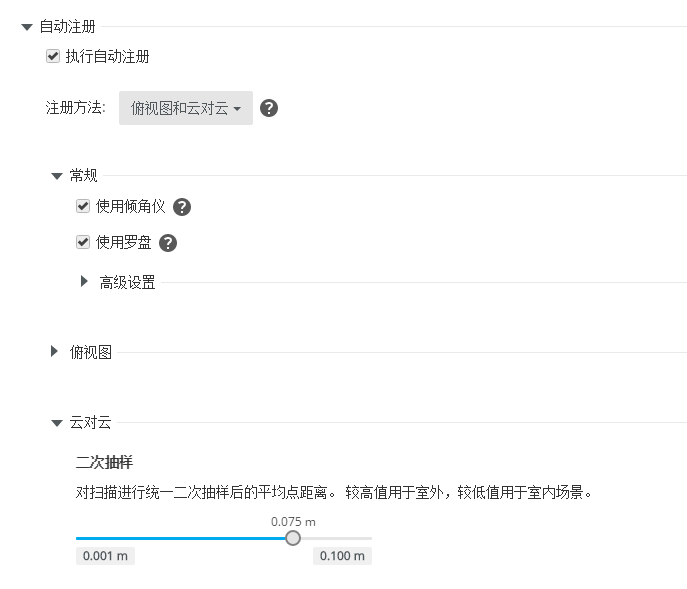

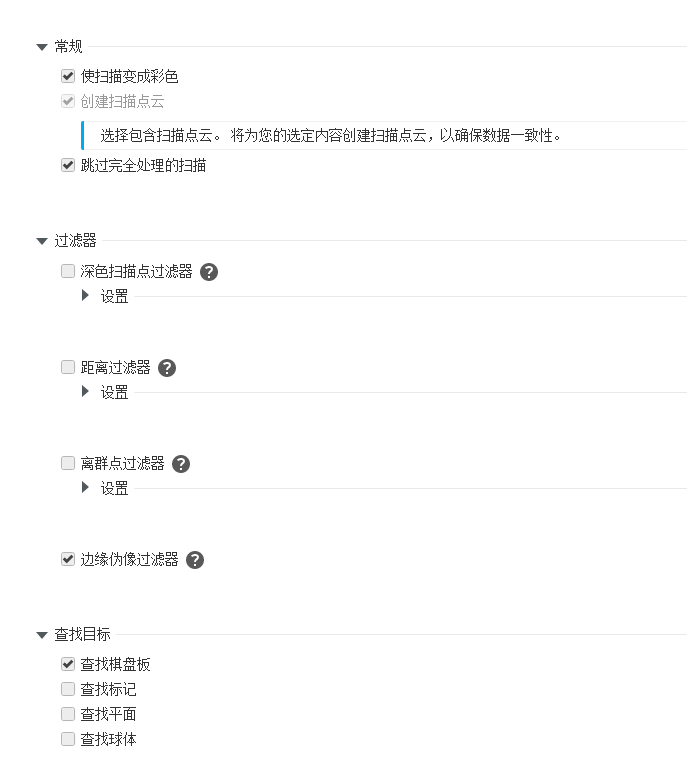

3.自動進行數據的預處理,包括點云數據的去燥、抽稀、過濾、查找標靶球、創建掃描點云及自動拼接等操作并保存。

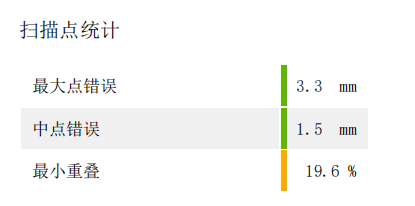

4.待整體處理流程結束且自動拼接完成后,查看拼接報告:
5.打開點云三維視圖,檢查點云數據拼接情況及數據完整性。

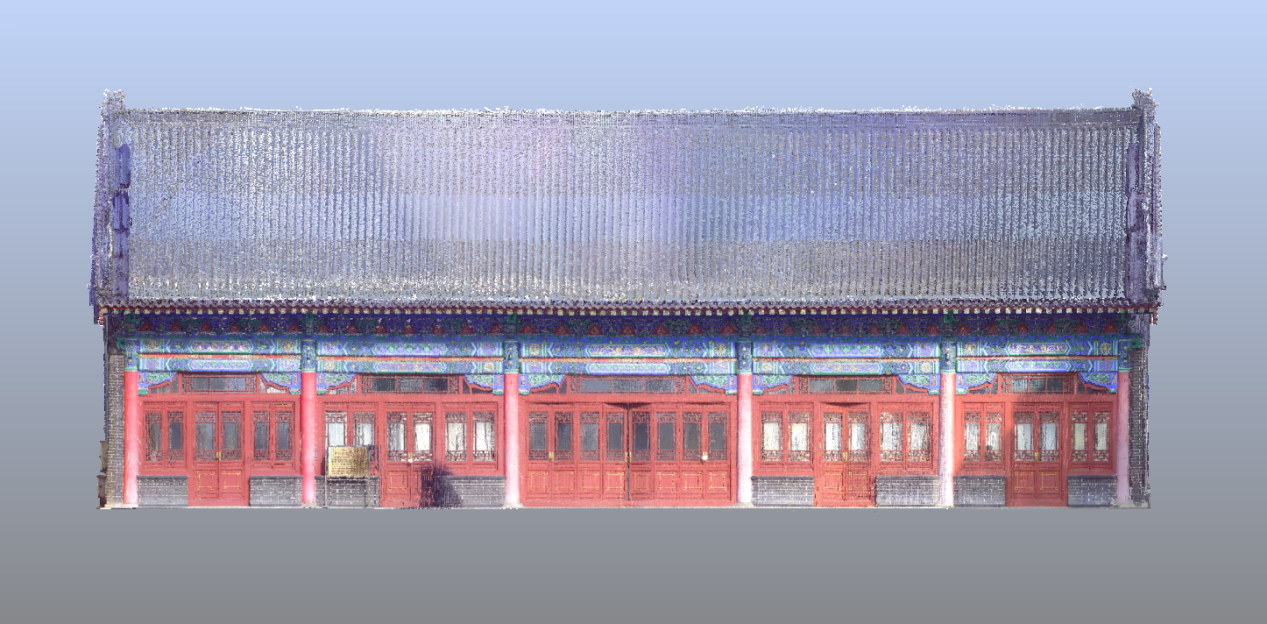

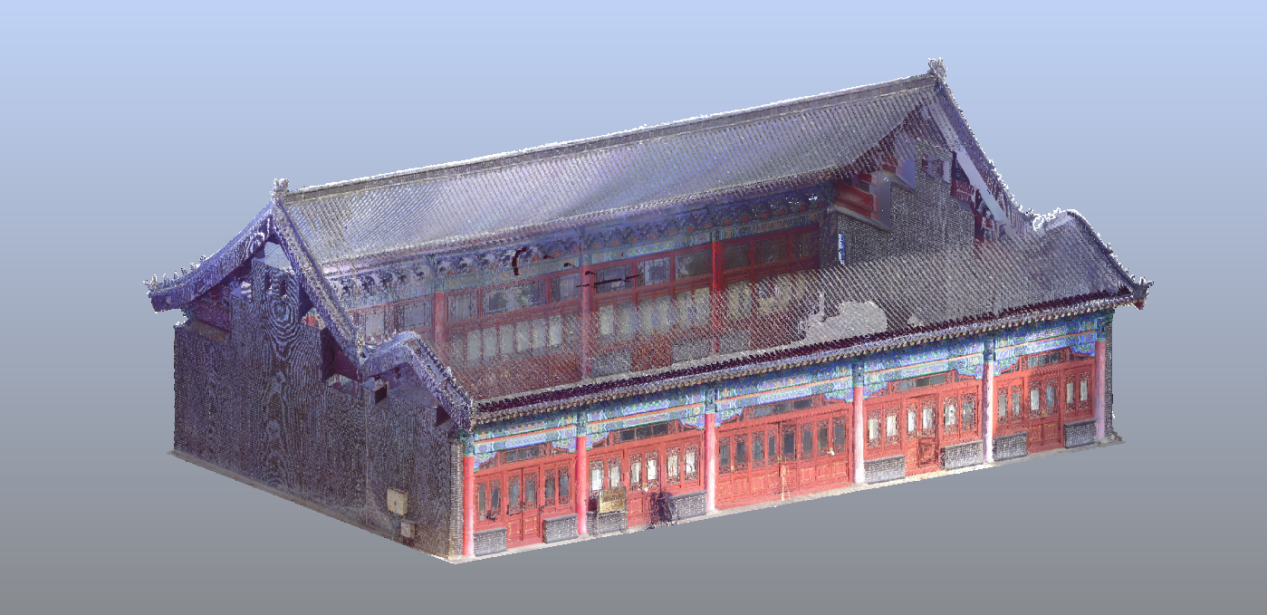

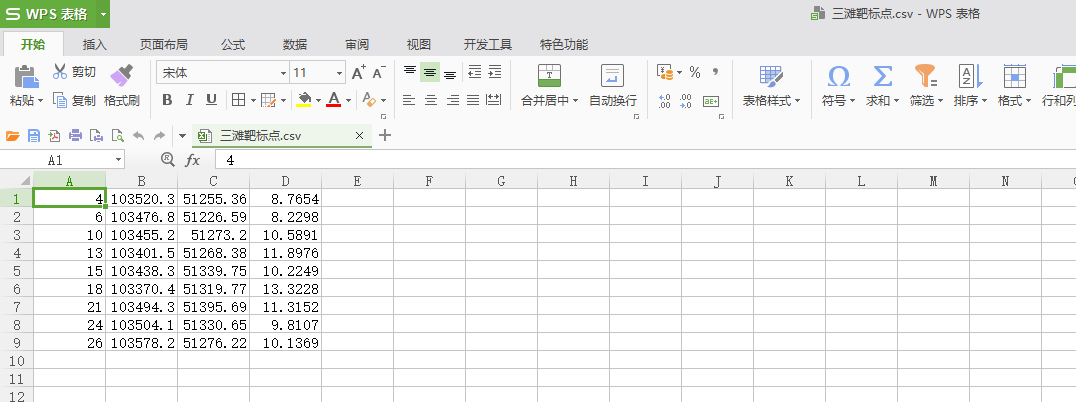

建筑整體點云 6.如站點拼接無誤,則將全站儀或RTK測得的棋盤板中心坐標文件導出至工作站,利用Excel軟件導入并另存為.csv格式如下:
7. 將csv坐標導入軟件內,完成點云坐標系的轉換:
8. 在歷史建筑點云各部位(屋頂部、各立面、各層平面、各層仰視平面、典型部位剖面、代表性大樣)創建裁剪框,利用裁剪框功能從整體點云中截取歷史建筑點云切片,分別導出為.pts、.xyz(TXT)格式備用:

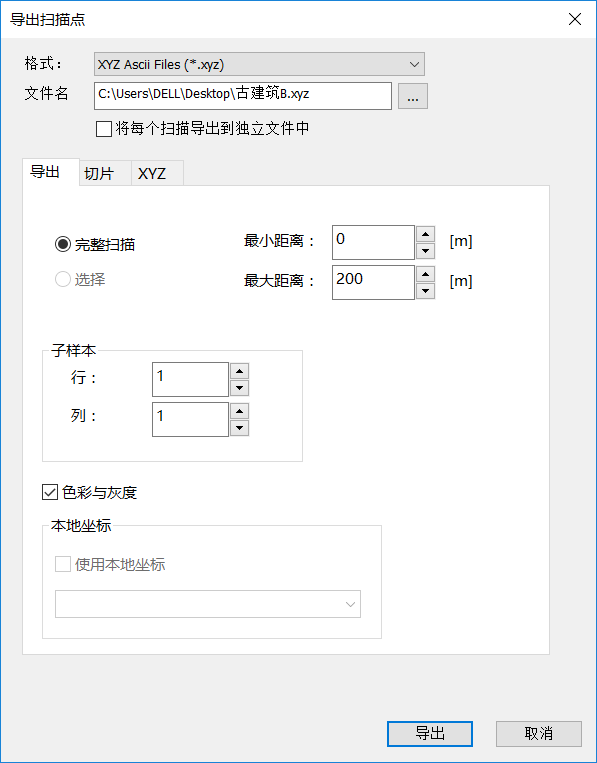

點云切片導出 9. 完成整體站點拼接后,對歷史建筑周邊點云進行刪減,保留單體歷史建筑,利用掃描儀軟件內置的視頻錄制功能,規劃漫游路徑,以俯覽與近景相結合的方式錄制單體歷史建筑.MP4格式的點云模型漫游視頻。 歷史建筑圖件繪制平立剖及大樣圖總體要求平面圖、仰視平面及屋頂平面圖:繪圖比例不小于1:100;平面要素:臺基、臺階、柱礎、柱、墻基、墻、門窗、樓梯、室內地面鋪裝、家具布置等;首層平面應表達周邊環境要素:石板路、堡坎、擋墻、臺階梯步、古井、花壇、排水溝、雕塑、保護的樹木等文字標注:材質、色彩、構件名稱等;尺寸:墻段及門窗尺寸、軸線尺寸、總尺寸;標高(平面圖中凡標高有變化的地方均應標注標高;樓梯只標注平臺標高);剖切符號及編號;大樣圖索引;圖例:材料、綠化、地面鋪裝等;指北針;圖名及比例(或比例尺)。 建筑立面圖:應包含建筑各方向的立面圖;繪圖比例不小于1:50-1:100;地坪線(應重點表達地形高差變化與建筑接地關系);立面要素:臺基、臺階、柱礎、柱式、柱頭、墻基、墻、梁、枋、屋面、檐口、脊飾、門窗等;歷史環境要素:石板路、堡坎、擋墻、臺階梯步、古井、花壇、排水溝、雕塑、保護的樹木等;文字標注:材質、色彩、構件名稱等;尺寸:總高度、檐口高度、層高、墻段及門窗尺寸;標高:地面、樓層、屋頂、檐口等;樓層數;大樣圖索引;圖名及比例(或比例尺)。 建筑剖面圖:全面部位的剖面圖,不少于2個;繪圖比例不小于1:50;地坪線(應重點表達地形變化與建筑接地關系);剖面要素:臺基、臺階、柱礎、柱、墻基、墻、梁、枋、檁、樓板、屋面板、屋面(瓦)、門窗、樓梯、室內裝飾等;文字標注:材質、色彩、構件名稱等;尺寸:總高度、檐口高度、層高、墻段及門窗尺寸;標高:地面、樓層、樓梯平臺、屋頂、檐口等;樓層數;大樣圖索引;圖名及比例(或比例尺) 大樣圖:繪圖比例1:2~1:50;測繪具有代表性的建筑細部,如門窗、外廊拱券、柱式、柱頭、欄桿、樓梯、窗臺、疊澀山墻、屋面瓦作、有雕飾的建筑構件等;標注構件尺寸、材質、色彩等;大樣圖編號、圖名及比例(或比例尺)。 2繪制流程將點云處理軟件中輸出的各部位.pts格式點云切片,導入到AutoCAD2019軟件,利用軟件轉換工具轉換為PCG格式點云并附著到CAD內,使用多段線工具進行點云數據的線劃提取。 將分割好的點云切片導入CAD中;

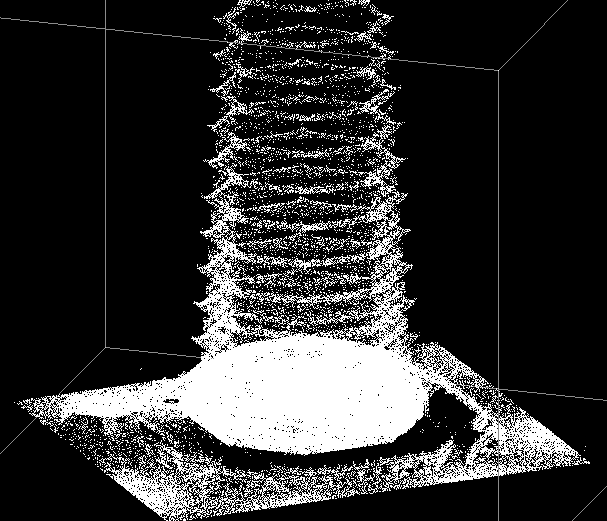

點云數據截圖

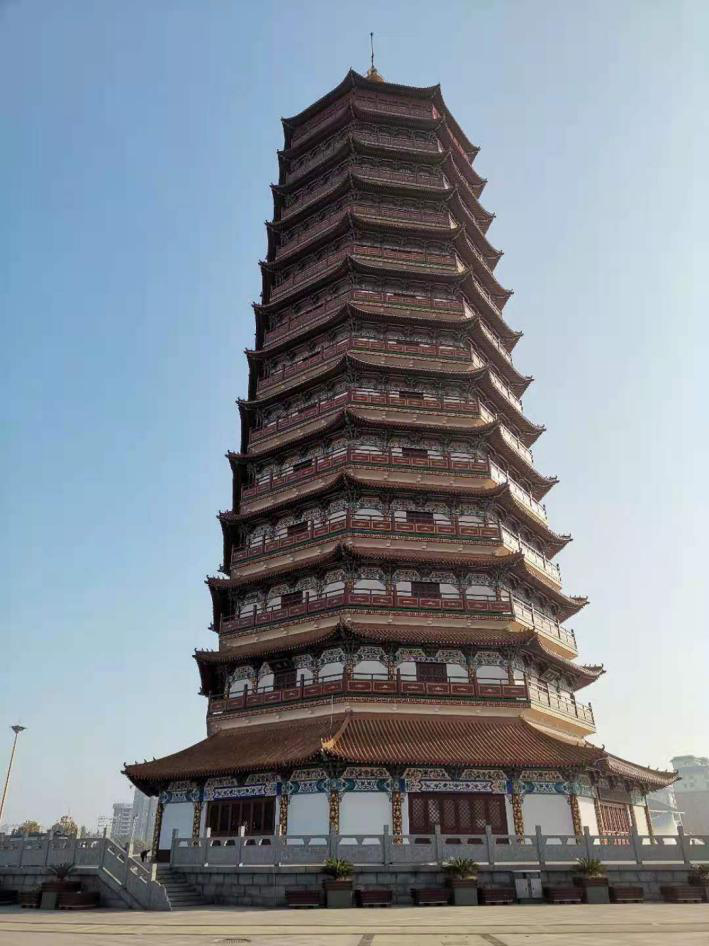

現場照片 將繪制好的CAD圖件導入天正軟件中進行標準化加工,最終按要求制作完成歷史建筑平立剖及大樣圖。

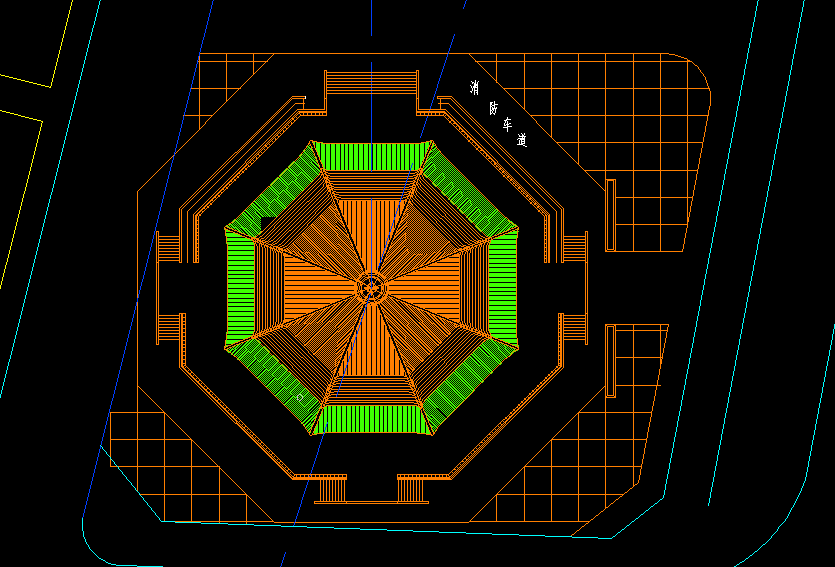

屋頂平面圖

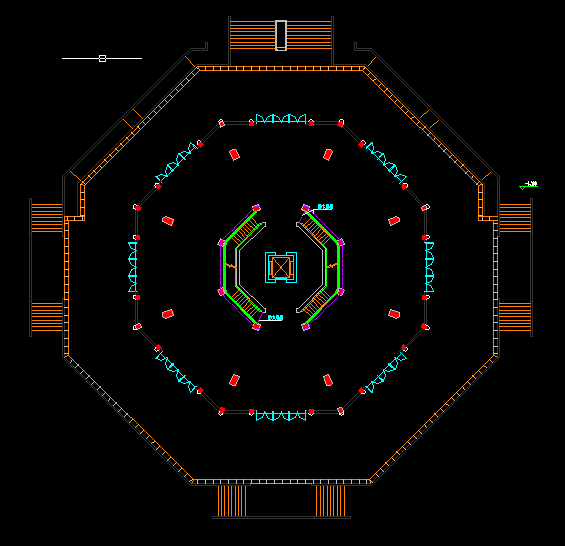

建筑平面圖

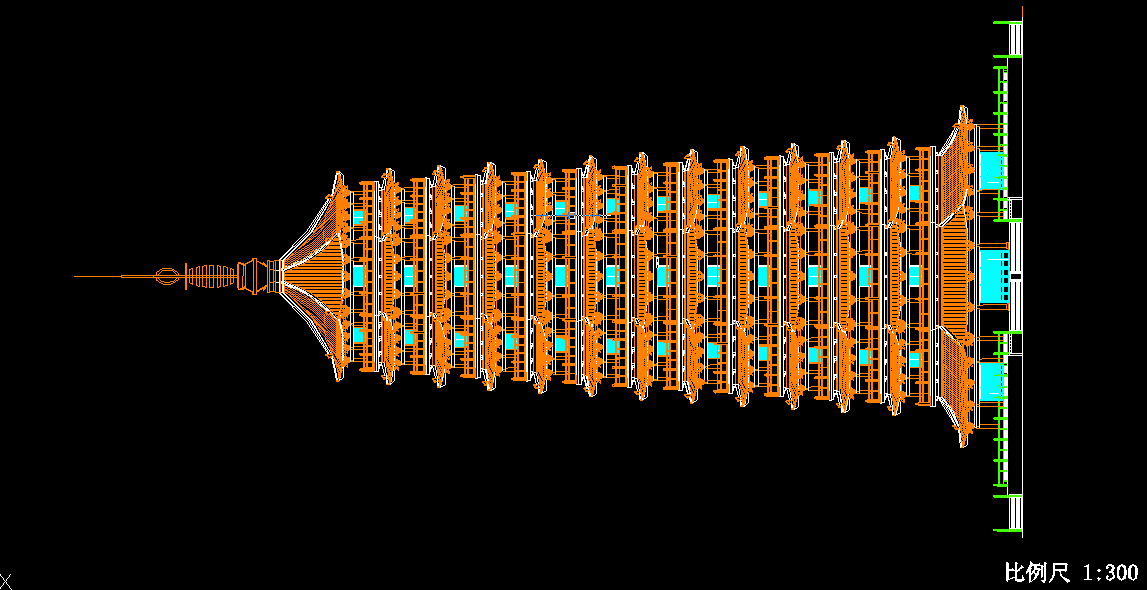

建筑立面圖

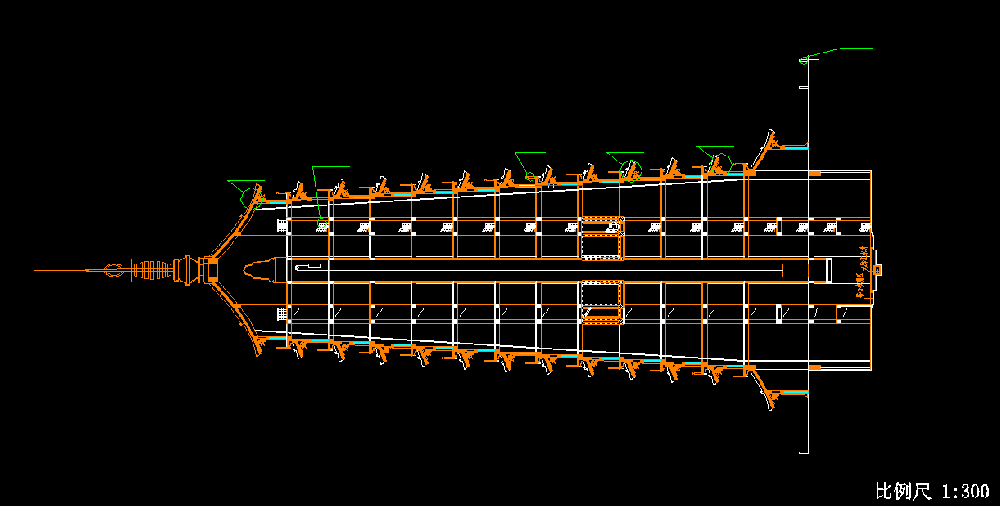

建筑剖面圖 |
|
